產品介紹陸用流體裝卸臂（鶴管）

名稱：陸用流體裝卸臂(鶴管)

旋轉接頭

　　陸用流體裝卸臂（鶴管）是由轉動靈活、密封性好的旋轉接頭與管道串聯起來，用于槽車與棧橋儲運管線之間,進行液體介質傳輸作業的設備。
　　關鍵部件旋轉接頭，采用精密數控機床加工，內藏雙滾道支承結構，轉動靈活，輕便可靠。外圈選用合金鋼、內圈選用不銹鋼或襯聚四氟乙烯，保證其能夠安全、可靠的用于高溫、低溫、強腐蝕性的介質。
　　密封圈采用增強聚四氟乙烯材料，內襯不銹鋼彈性支承環、密封經拋光處理，具有優越的自潤滑性及超強的耐腐蝕性。

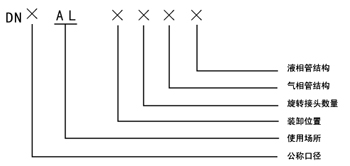

　型號說明

公稱口徑：按裝卸臂液相管口徑
使用場所代碼：用AL字母表示，用于火車或汽車槽車的裝卸作業
裝卸位置代碼： 1-頂部裝卸 2-底部裝卸
旋轉接頭數量代碼：計算液相管旋轉接頭 4-4個旋轉接頭 5-5個旋轉接頭
氣相管結構代碼： 0-無氣相管 1-上接式 2-下接式 3-上翻式 4-翻下式
液相管結構代碼： 1-上接式 2-下接式 3-上翻式 4-翻下式

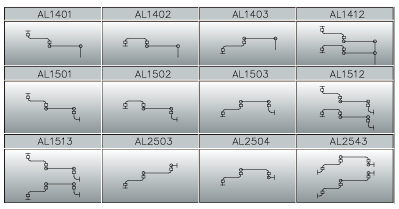

　主要型號及其結構簡圖

　設計制造驗收規范／標準

- HG/T21608-96
- H/QB1006-93
- GB12459-90
- GB 700
- GB 3077
- GB 8163
- JB755-85
- GB 308
- GB 3323-87
- DIN8563 T1
- DIN8563 T2
- DIN8563 T3
- GB985-88
- GB/T 8923-88
- GB/T 13384-92

《液體裝卸臂》
《流體裝載臂》制造部分
《鋼制無縫管件》
《碳素結構鋼技術條件》
《合金結構鋼技術條件》
《輸送流體用無縫鋼管》
《壓力容器鍛件技術要求》
《滾動軸承鋼球》
《鋼熔化焊接接頭射線照相和質量分級》
《焊接結構的長度和角度自由公差》
《焊接質量保證，對工廠要求》
《焊接結構的形狀和位置自由公差》
《氣焊手工電焊及氣體保護焊焊縫坡口的基本形式與尺寸》
《涂裝前鋼材表面銹蝕和除銹等級》
《機電產品包裝通用技術條件》

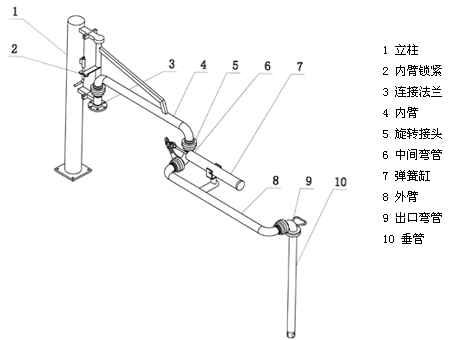

　結構組成

　產品特點

雙滾道的旋轉接頭及帶彈性卡的密封圈保證裝卸介質不泄漏；
隨遇平衡的彈簧缸平衡器使裝卸臂操作輕便、省力；
裝卸過程中，在槽車正常移動范圍內與槽車隨動；
裝卸臂收容狀態時，鎖定與槽車行進方向平行，占用空間小；
結構合理，以最小的臂尺寸，滿足最合理的包絡范圍。

　主要參數

適用介質：各種液態和氣態產品
公稱口徑：DN50 - DN150
管道材質：碳鋼、不銹鋼、襯管

設計溫度：-196°C - 250°C
設計壓力：-0.08 Mpa - 6.0 Mpa
工作包絡范圍

陸用流體裝卸臂型號

AL1401型　　使用場合：槽車頂部敞口裝載作業 　　　　　　　管線接口向下　　適用介質：原油、成品油、化工介質 　　工作壓力：0.6Mpa ~ 2.5 Mpa 　　管道材質：20# / 304 / 316 / 鋁
AL1402型　　使用場合：槽車頂部敞口裝載作業 　　　　　　　管線接口向上　　適用介質：原油、成品油、化工介質 　　工作壓力：0.6Mpa ~ 2.5 Mpa 　　管道材質：20# / 304 / 316 / 鋁
AL1403型　　使用場合：槽車頂部敞口裝卸作業 　　　　　　　管線接口向上　　適用介質：原油、成品油、化工介質 　　工作壓力：-0.08Mpa ~ 2.5 Mpa 　　管道材質：20# / 304 / 316 / 鋁
AL1412型　　使用場合：槽車頂部密閉裝載作業 　　　　　　　液相管線接口向上　　適用介質：易揮發、有毒性的化工介質 　　工作壓力：0.6Mpa ~ 2.5 Mpa 　　管道材質：20# / 304 / 316
AL2503型　　使用場合：火車底部密閉裝卸作業 　　　　　　　管線接口向上或側向　　適用介質：原油等流動性差的介質 　　工作壓力：-0.08Mpa/自流　　管道材質：20# / 304 鋁質接頭
AL2504型　　使用場合：火車底部密閉卸載作業 　　　　　　　管線接口向上或側向　　適用介質：原油等流動性差的介質 　　工作壓力：-0.08Mpa/自流　　管道材質：20# / 304 鋁質接頭
AL2543型　　使用場合：汽車底部密閉裝卸作業 　　　　　　　管線接口側向　　適用介質：液化氣、液氯、液氨等　　工作壓力：1.0Mpa ~ 4.0 Mpa 　　管道材質：20# / 304 / 316
AL1512型　　使用場合：火車頂部密閉裝卸作業 　　　　　　　液相管線接口向下或側向　　適用介質：液化氣、液氯、液氨等　　工作壓力：0.6Mpa ~ 2.5 Mpa 　　管道材質：20# / 304 / 316
AL1403液動泵型　　使用場合：槽車頂部敞口卸載作業 　　　　　　　氣溫高、介質易揮發 　　適用介質：輕質油　　工作壓力：-0.08Mpa 　　管道材質：20# / 304 / 鋁質泵
伴熱型　　使用場合：槽車頂部敞口裝卸作業 　　　　　　　介質流動性差,需加溫、保溫　　適用介質：原油、渣油、瀝青等　　工作壓力：-0.08Mpa ~ 2.5 Mpa 　　適用型號：AL1401(2)(3) AL2503(4)
襯管型　　使用場合：槽車頂部敞口裝卸作業 　　　　　　　管線接口向上或向下　　適用介質：強酸、強堿等強腐蝕性介質 　　工作壓力：-0.08Mpa ~ 2.5 Mpa 　　適用型號：AL1401 AL1402 AL1403
無立柱型　　使用場合：各種流體裝卸環境　　　　　　　安裝位置狹窄、不停產改造　　適用介質：各種液體介質 　　工作壓力：-0.08Mpa ~ 4.0Mpa 　　管道材質：以上所有形式裝卸臂
